一、 概述 随着变频器调速技术的发展和人们对生活饮用水品质要求的不断提高,变频供水设备已广泛应用于多层住宅小区生活及高层建筑生活供水,变频调速供水具备以下优势: 1、设备投资少、系统运行可靠; 2、占地面积小,节电节水; 3、自动化程度高、操作控制方便等; 供水的行业的应用范围极其广泛,路政浇灌,家庭供水,工业供水,建筑工地供水等方向
均可使用变频器控制。供水变频器质量参差不齐,青黄不接,使我们的 AC300 有很好的切入口。供水方

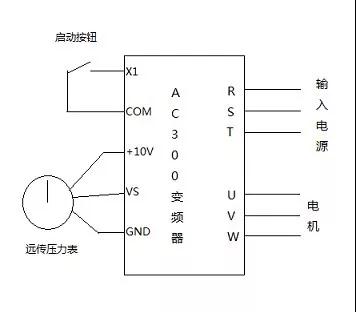

案比较统一,维护较为方便。 二、 供水行业的设备组成以及工作原理 恒压供水主要由一个电机,一个水泵,一个缓冲罐,一个远传压力表,一个 AC300 变频器组成。
一般使用端子启停。恒压供水系统通过远传压力表反馈信号与给定值进行比较,当反馈值高于睡眠
阀值时,进过休眠时间后,变频器进入休眠状态。当反馈的阀值低于启动阀值的时候,电机重新启
动。使压力保持在给定值的附近。 三、恒压供水系统特点 1、水泵软启动、停止,无冲击和过压危害、无水锤现象; 2、运行可靠:变频器实现泵的软启动,防止管网冲击、避免管网压力超限、管道破裂; 3、设备自动化程度高,供水稳定可靠,且水质无二次污染; 4、完善的保护功能:单某台泵出现故障,主动发出报警信息,同时启动备用泵,以维护供水平衡; 四、 恒压供水行业要实现的功能。
恒压供水主要要实现的功能是保持水压的恒定,不发生大的波动。主要要实现的功能:
(一)压力给定,也就是公斤数的给定。

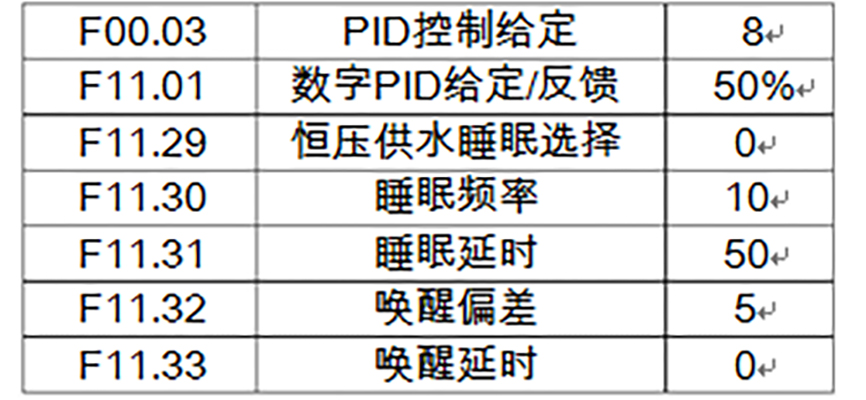

(二)实现休眠功能,在不用水的时候,电机维持在低转速或者是零转速。 (三)当压力反馈低于一定值的时候需要重新启动保持压力。 五、 AC300 在恒压供水行业的运用 参数设置:
方案:
1、 F00.03=8(频率给定通道设置为:PID控制给定)。
2、 设置PID控制器给定信号源;(比如:10公斤的水箱,要恒压在6公斤; 则给定设置为6/10+F11.32
(若此时F11.32为5%)=65%;若恒压在6公斤不需太精确,唤醒偏差较小时,给定可直接设置6/10=60%)。
3、 设置PID控制器反馈信号源;(电压式压力表或者电流式压力表等)。
4、 F11.29=1;(恒压供水休眠有效)。
5、 根现场设置F11.30睡眠频率;(输出频率低于睡眠频率经过F11.31进入休眠)。
6、 根现场设置F11.31睡眠延时
7、 设置F11.32唤醒偏差;(当PID给定—唤醒偏差>PID反馈时,将停止休眠, 会启动)。
8、 设置唤醒延时;(当PID给定—唤醒偏差>PID反馈时,经过唤醒延时设定的时间,将不再休眠,变频器会启动) 六、 结束语 恒压供水上运用的是变频器PID控制功能,之前恒压供水主要采用AC60,AC70变频器实现恒压供
水的要求,但使用AC300变频器在恒压供水上控制性能更加完美,因为我司在AC300 通用变频器上优
化了PID 控制算法,使得PID控制性能好,精度高,动态响应快,从而能够实现优秀的过程控制,保证
过程控制的可靠性。
